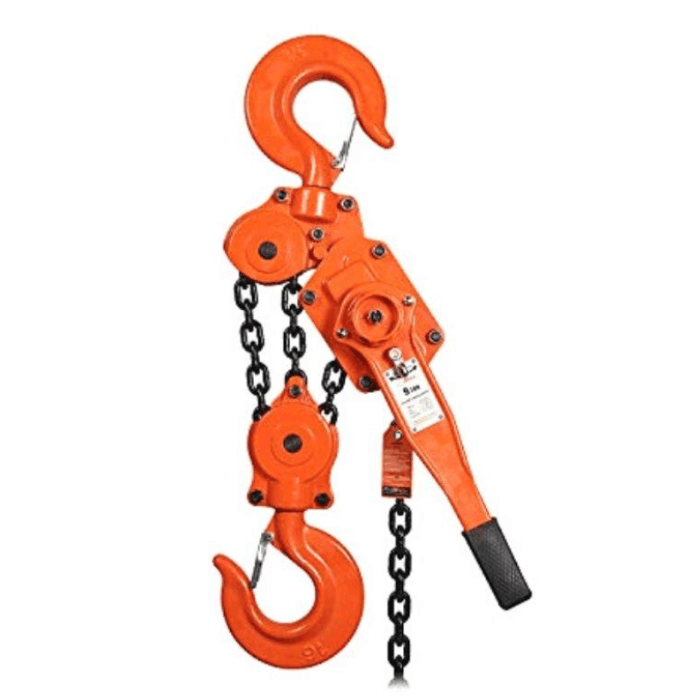

Palang Xích Kéo Tay 9 Tấn KAWASAKI Dòng VA

Palang Xích Kéo Tay 9 Tấn KAWASAKI

Mục Đích Và Tính Năng

Palang Xích Kéo Tay này là loại máy nâng thụ động có tính linh hoạt cao, có thể được sử dụng rộng rãi trong lắp đặt thiết bị, nâng vật và kéo các bộ phận máy trong các lĩnh vực như điện, bưu chính viễn thông, đóng tàu, vận tải, xây dựng và khai thác mỏ. Nó có những lợi thế lớn, đặc biệt là trong các hoạt động kéo ở các góc khác nhau ở những nơi làm việc nhỏ, ngoài trời và ở độ cao lớn.

Các bộ phận chính của palang xích kéo tay này được làm bằng thép và có các đặc điểm sau về thiết kế và hiệu suất:

1. Đáng tin cậy và bền bỉ.

2. Hiệu suất tốt, dễ sử dụng và dễ bảo trì.

3. Kích thước nhỏ, trọng lượng nhẹ và dễ mang theo.

4. Hiệu quả làm việc cao và lực kéo tay nhẹ.

5. Cấu trúc hợp lý và ngoại hình đẹp.

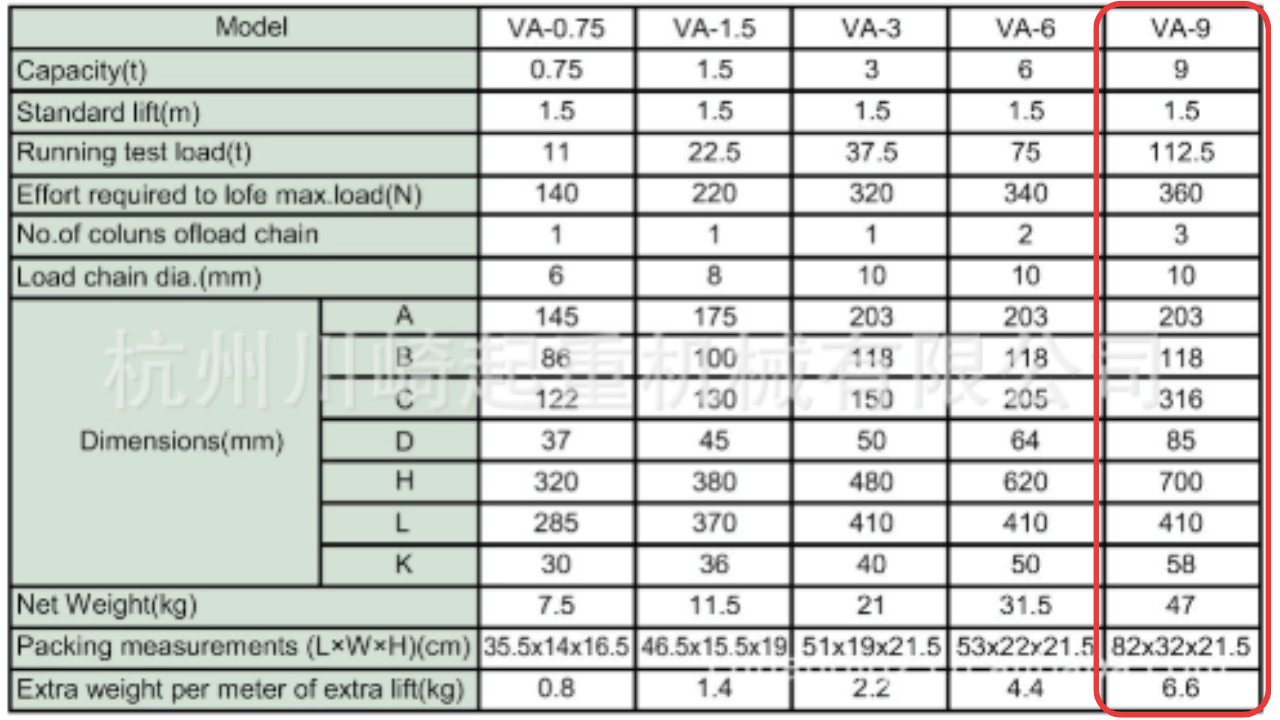

Thông Số Kĩ Thuật Palang Xích Kéo Tay 9 Tấn

Tên sản phẩm: Palang Xích Kéo Tay

Thương Hiệu: Kawasaki

Model: VA – 9

Công suất định mức: 9 Tấn

Năng suất nâng: 1,5m

Thử tải: 112,5 Tấn

Số lượng chuỗi: 3

Đường kính xích: 10mm

Trọng lượng: 47kg

Kích thước đóng gói: 82 x 32 x 21,5

Cấu Tạo Và Công Dụng

Dòng Palang Xích Kéo Tay này sử dụng cấu trúc truyền bánh răng hai cực được bố trí đối xứng và được thiết kế với “thiết bị ly hợp phanh”, có chức năng điều chỉnh nhanh chóng vị trí của móc nhỏ. Các cách sử dụng cụ thể như sau:

Điều chỉnh nhanh

Đặt khối quay số về “vị trí trung gian” và quay tay quay ngược chiều kim đồng hồ. Lúc này, phanh được nới lỏng và xích nâng có thể được kéo tự do bằng tay để nhanh chóng điều chỉnh vị trí của móc dưới.

Công việc nâng hạ

Di chuyển nút xoay đến vị trí “tăng”, xoay tay quay theo chiều kim đồng hồ để siết chặt xích nâng, đạp phanh và điều khiển tay cầm  để bắt đầu thao tác nâng. Di chuyển khối đến vị trí “hạ” và điều khiển tay cầm để hạ trọng lượng xuống để hoàn thành thao tác nâng.

Quy Tắc Sử Dụng Palang Xích Kéo Tay

1. Nghiêm cấm sử dụng nó khi quá tải, mở rộng tay cầm mà không được phép và vận hành nó bằng nguồn điện không phải là sức người.

2. Khi nâng vật nặng, nghiêm cấm nhân viên làm bất kỳ công việc nào hoặc đi dưới vật nặng để đề phòng tai nạn cá nhân.

3. Trước khi sử dụng, hãy đảm bảo rằng các bộ phận của máy còn nguyên vẹn, các bộ phận truyền động và xích nâng được bôi trơn tốt và tình trạng chạy không tải là bình thường.

4. Trước khi sử dụng, hãy kiểm tra xem móc trên và móc dưới có được treo chắc chắn hay không. Tải trọng tác dụng lên khoang móc của móc không được có bất kỳ liên kết xoắn và uốn cong nào để đảm bảo rằng xích được treo chắc chắn.

5. Trong quá trình sử dụng, nếu nhận thấy lực kéo tay lớn hơn lực kéo thông thường thì nên ngừng sử dụng ngay và kiểm tra:

a. Vật nặng có liên quan đến vật khác hay không;

b. Các bộ phận của vận thăng có bị hư hỏng hay không;

c. Liệu trọng lượng có vượt quá tải trọng định mức của vận thăng hay không.

6. Không được phép thao tác thô bạo, không được phép đặt bầu ở nơi mưa hoặc nơi quá ẩm ướt.

7. Nghiêm cấm móc dưới của tời 6 tấn bị lật ở hai hàng xích.

Phương Pháp Bảo Trì Palang Xích Kéo Tay

1. Sau khi sử dụng, bầu phải được làm sạch, phủ một lớp mỡ chống gỉ và bảo quản ở nơi khô ráo.

2. Việc bảo trì và kiểm tra phải được thực hiện bởi những người quen thuộc với cơ cấu vận thăng để tránh việc những người không hiểu nguyên lý hoạt động của máy tháo rời và lắp ráp ngẫu nhiên.

3. Bánh răng được lắp như hình. Dấu “0” trên hai bánh răng phải được lắp trên cùng một đường thẳng.

4. Khi lắp đai ốc rãnh, trước tiên bạn nên xoay tay lái theo chiều kim đồng hồ để ấn bánh cóc và tấm ma sát vào ghế phanh rồi lắp đai ốc rãnh.

5. Sau khi vận thăng đã được làm sạch và kiểm tra, cần tiến hành kiểm tra không tải và tải nặng để xác nhận rằng vận thăng hoạt động bình thường và phanh đáng tin cậy trước khi đưa vận thăng vào sử dụng.

6. Giữ cho bề mặt ma sát của phanh sạch sẽ và tránh ô nhiễm bởi bùn và hơi ẩm.
